PS2561-1

• 产品介绍

PS2561-1/PS2561L-1 概述

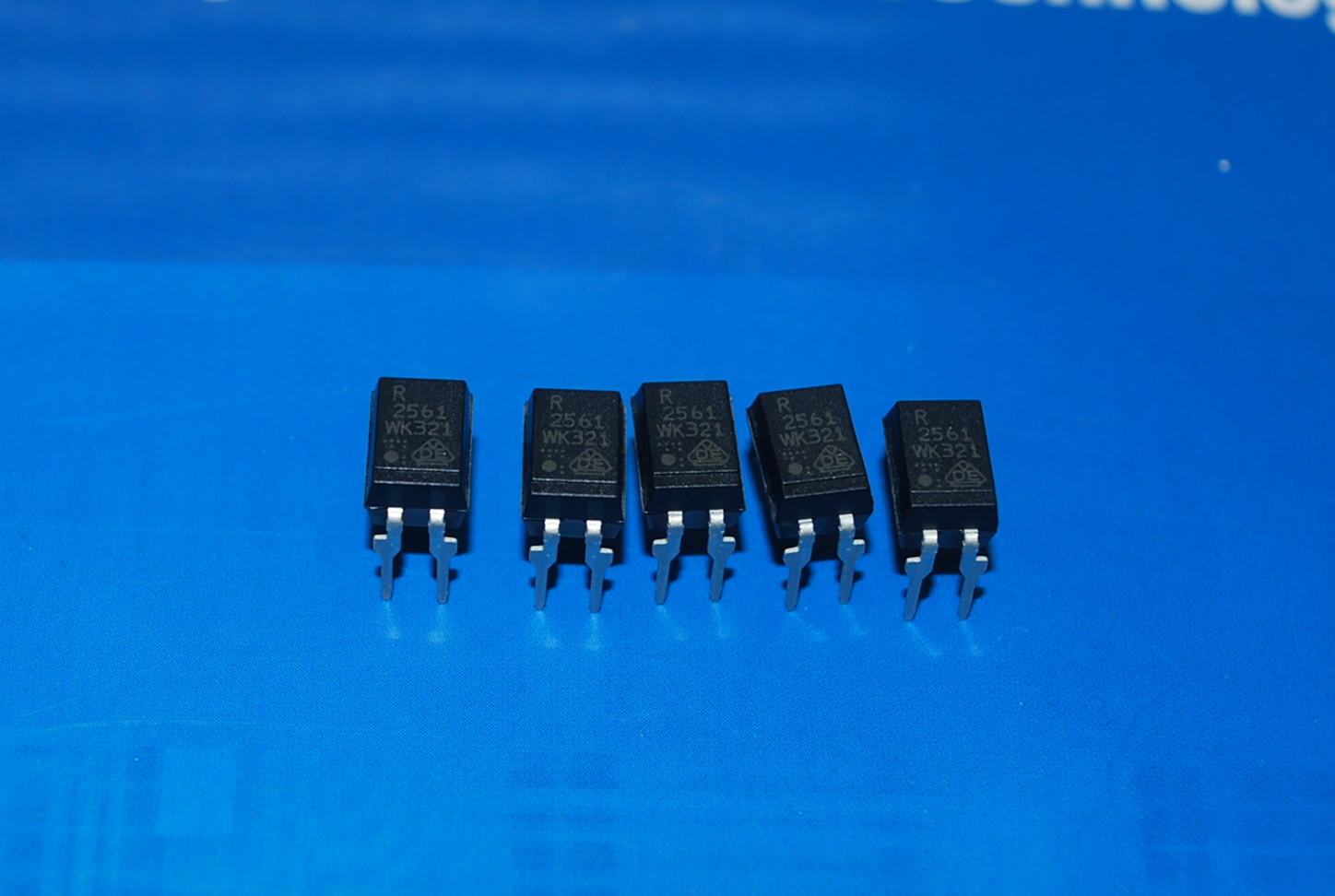

 ã€€ã€€PS2561-1/PS2561L-1光电耦合隔离器包含一个砷化镓发光二极管和一个NPN型硅光电晶体管。PS2561-1的封装为塑料DIP（双列直插封装），而PS2561L-1则是适用于贴片安装的弯曲引脚（鸥翼型）封装。  ã€€ã€€PS2561L1-1为弯曲引脚，长爬电距离。  ã€€ã€€PS2561L2-1为弯曲引脚（鸥翼型），长爬电距离，适用于贴片安装。

PS2561-1/PS2561L-1 特性 •é«˜éš”离电压(BV = 5,000 Vr.m.s.) •é«˜é›†ç”µæž-发射极电压(VCEO = 80 V) •é«˜ç”µæµè½¬æ¢çŽ‡(CTR = 200% 典型值) •é«˜é€Ÿè½¬æ¢(tr = 3μs典型值,tf = 5 μs典型值) •å·å¸¦è£…订购序号：PS2561L-1-E3, E4, F3, F4, •PS2561L2-1-E3, E4 •å®‰å…¨è®¤è¯ ◦UL 认证：No.E72422 ◦CSA 认证：No.CA 101391 ◦BSI 认证：No.7112/7420 ◦SEMKO 认证：No.303059, 307244 ◦NEMKO 认证：No.P03200272, P03200747 ◦DEMKO 认证：No.312341, 312340 ◦FIMKO 认证：No.FI 10620, FI 11898 ◦DIN EN60747-5-2(VDE0884 Part2) 认证： No.40008862(Option)

PS2561-1/PS2561L-1 应用 •ç”µåŽ‹æä¾› •ç”µè¯/传真 •FA/OA设备 •å¯ç¼–程逻辑控制器
